25300 PONTARLIER

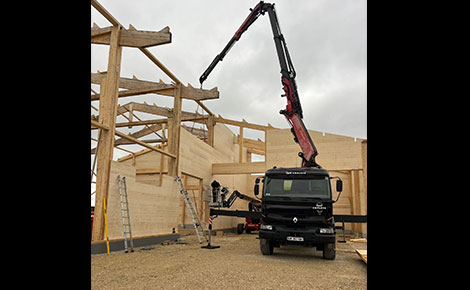

Le bureau d’étude CBIS a été missionné à la suite du permis de construire pour les plans techniques en vue de la construction d’un atelier de charpente menuiserie.
Le maitre d’ouvrage souhaite réaliser l’ensemble des murs du bâtiment en panneau de CLT (Trois plis épais). CBIS a pris en charge l’étude de projet et l’ensemble des calculs de structure.
Un plan guide avec les descentes de charge a été produit pour la réalisation des plans de ferraillage béton armé.
L’étude bois a été mené jusqu’au plans d’atelier et de chantier avec l’ensemble des plans de taille pièce par pièce, les fichiers de taille pour les panneaux de CLT (Cross Laminated Timber), les plans des ferrures…

Mission

Conception

Données

• Architecte : J. SANCHEZ
  Mission CBIS : PRO – EXE - PAC
  Charpentier : Ets ESPRIT CHALETS

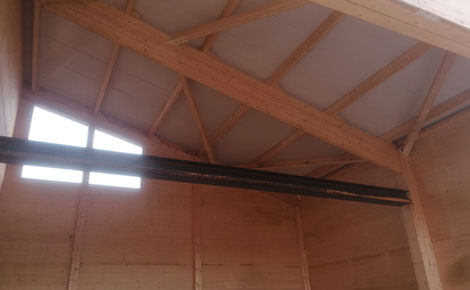

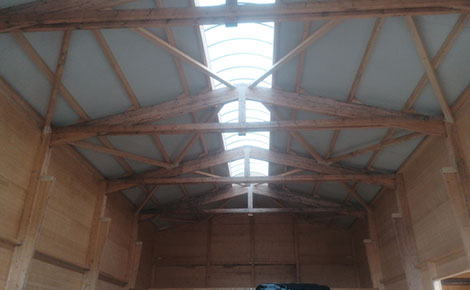

• Charpente assemblée sur poteau bois support de pont roulant

  Toiture panne et bac acier isolé

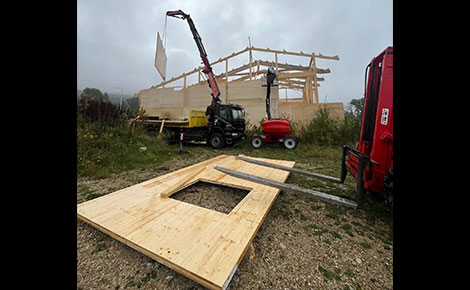

  Paroi CLT 60mm visible coté intérieur et isolant entre montant 120mm

  Bardage bois ou métal

• Bâtiment labellisé PASSIVHAUS ID 6388
  Projet réalisé en 2025
  Bois mis en œuvre : 109m3
